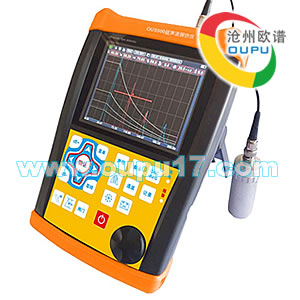

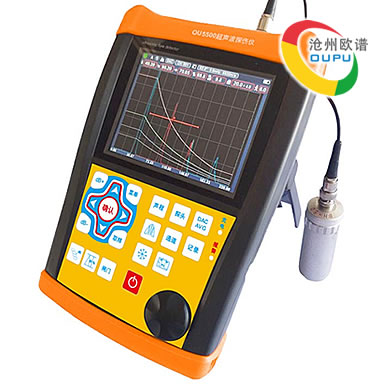

OU5500数字式超声波探伤仪

OU5500全数字便携式超声波探伤仪，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既用于实验室，也用于工程现场检测。广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。

全国热线0317-3038768

详情介绍

沧州欧谱OU5500数字式超声波探伤仪是一款真彩显示全数字式超声波探伤仪，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既用于实验室，也用于工程现场检测。本仪器广泛应用在各地特检院、建设工程质量检测站、锅炉压力容器制造、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。

特有功能：
★ 检测范围：15米(钢、纵波)，透射30米（可扩展）；
★ 探头校准、曲线制作全程操作提示，人机互动，简单易学；
★ DAC、AVG、彩色腐蚀Bscan、AWS、球化率等工具齐全；
★ 彩色B扫描，效果比肩相控阵；
★ 高速实时探伤录像，USB存储无限扩展；
★ 高清高亮真彩显示，界面立体，对话框调节；
★ 重复发射率：10-10000Hz精准调节，高速扫查，绝不漏检。新的数字硬件平台，处理速度最快的探伤仪，现场探伤的手感和效率无可比拟。（真实3000HZ，国内同类产品高）；
★ 超高信噪比，波形清晰稳定，特殊的抗干扰设计。可以智能化抑制恶劣探伤工况下的现场干扰，保证探伤效果。（标准回波，观察波形的稳定度，对比看出优势）；
★ 12位AD，320M高速采样，确保了波形的细腻清晰，细节尽显。高频探头使用效果好，针对微小缺陷，超薄工件，灵敏度和分辨力超高。可以使用高达30M探头精准检测。探测范围设置在2.5mm的时候，波形信号细腻清晰，多数对手产品不敢设置这么小的探测范围，不能使用15M以上探头；
★ 蓝牙无线传输，手机APP现场生成探伤报告，并实现打印，方便便捷，并可以有效避免篡改探伤结果；
★ 现场有线和无线两种方式，传输实时的波形和探伤数据，实现多屏幕监控和现场远程操控，适应恶劣工况，（不是标配）；
★ 焊接缺陷的智能化验收和评级功能，由探伤仪生成探伤报告并给出结论；
★ IP65防护标准，合金与硅胶结合外壳，坚固耐用，防水防尘，阻尼支架任意；
★ 单电15小时连续工作，电池自带独立充电控制，两块电池无限时连续工作。

手机APP现场生成探伤报告

一、执行标准

●国家标准：
1. JJG 746-2004《中华人民共和国国家计量检定规程-超声波探伤仪》
2. JB/T 10061-1999《A型脉冲反射式超声探伤仪通用技术条件》
3. JB/T 10062-1999《超声探伤用探头性能测试方法》
4. JB/T 9214-1999《A型脉冲反射式超声探伤系统工作性能测试方法》
5. Z2344-93《金属材料脉冲反射式超声探伤检验方法》）
●欧洲标准（EN12668）包括有三个部分：
1. EN12668-1 无损检测-超声检验设备的特性与认证-第1部分：仪器
2. EN12668-2 无损检测-超声检验设备的特性与认证-第2部分：探头
3. EN12668-3 无损检测-超声检验设备的特性与认证-第3部分：综合设备

二、超声波探伤仪功能特点

●自动校准：一键式自动校准，操作非常便捷，自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；
●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
●自动增益、回波包络、峰值记忆功能提高了探伤效率；
●φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值,大平底自动计算；
●500个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；
●可自由存储、回放1000幅A扫波形及数据（可扩展）；
●外接U盘，内部存储可以随时导出，也可以直接存储无限量的探伤存储文件；
●探伤录像：探伤过程的动态录像，通过外部U盘扩展，可以实现无限时的高质量录像；
●DAC、TCG、AVG自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；
●B型扫描：实时扫查、显示横截面，可显示工件缺陷形状，使探测结果更直观；
●13个内置探伤标准可调出，可以自由输入任意行业标准；
●发射脉冲宽度和强度可调；
●蓝牙模式与手机和计算机通讯，实现探伤报告管理；
●高性能安全环保锂电池供电，标配可连续工作10小时以上，选配可增加电池容量到15小时；
●实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；
●数字抑制，不影响增益和线性；
●增益补偿：对表面粗糙度、厚工件远距离探伤等因素造成的Db衰减可进行修正；
●曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置和深度；
●角度和K值两种输入方式；
●回波次数分析；
●回波编码：以不同颜色显示1~9次回波，便于判断缺陷位置；
●裂纹测高：利用端点衍射波自动测量、计算裂纹高度；
●DAC声光报警；
●屏幕的冻结和解冻；
●AWS D1.1/D1.5: 美国焊接学会标准，为各类AWS焊缝检测应用提供一个动态反射体“缺陷定级”；
●角度和K值两种输入方式；
●波形填充；
●电源状态指示；
●捕捉标记；
●闸门内波形颜色标记；
●闸门内展宽；


功能菜单	主界面

AVG曲线制作	DAC制作，步步提示

双闸门	回波编码

彩色B扫描	探伤报告

三、超声波探伤仪主要技术参数

检测范围	0-15米(钢中、纵波)，透射30米(可扩展)
声速范围	100～20000m/s
增益范围	0dB～120dB（设有0.1dB、1dB、2dB、6dB步进值）
重复发射率	10-10000Hz 可调节精准
动态范围	≥38dB
垂直线性误差	≤1.5%
水平线性误差	≤0.1%
分辨力	>40dB(5P14)
灵敏度余量	>66dB(深200mmФ2平底孔)
数字抑制	(0～80)%，不影响线性与增益
滤波频带	0.2～20 MHz
探头类型	直探头、斜探头、双晶探头、穿透探头，爬波探头，表面波探头
闸门	进波门、失波门；单闸门、双闸门
报警	蜂鸣报警，LED灯报警
脉冲幅度	100V、200V、300V、400V、500V分级选择，适用探头范围广
脉冲宽度	在(0.03～0.51)μs范围内连续调节，以匹配不同频率的探头
探头阻尼	50Ω、100Ω、150Ω、400Ω可选，满足灵敏度及分辨率的不同工作要求
硬件实时采样	高分辨率10位AD转换器，采样速度320MHz，波形高度保真
检波方式	正半波、负半波、全波、射频检波
闸门读数	单闸门和双闸门读数方式可选；闸门内峰值读数
插头插座	BNC/LEMO可选
电源	直流（DC）9V
待机时间	15小时
外型尺寸	260×175×60 mm)
重量	1.2Kkg
环境温度	-10～50℃
相对湿度	20～95%RH

注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得

四、标准配置

名称	数量
主机	1
锂电池	1
充电器	1
接头连接电缆	1
直探头	1
斜探头	1
耦合剂	1
合格证	1
操作手册	1
装箱清单	1
保修卡	1
包装箱	1

五、可选配置

名称	数量
超声波探伤仪手机APP	1
标准试块	1
充电器	1
其他种类探头及线缆	1
耦合剂	1
仪器背带	1

六、仪器选型指南

产品图片
型号	OU5000	OU5100	OU5500
探测范围	0-6000mm	0-10000mm	0-15000mm
声速范围	1000-15000	1000-18000	100-20000
动态范围	＞30dB	＞32dB	＞38dB
增益范围	0-120dB	0-120dB	0-130dB
频带范围	0.5-15M	0.5-20M	0.2-20M
灵敏度余量	＞60dB	＞62dB	＞65dB
垂直线性误差	≤3%	≤3%	≤2.5%
存储容量	500	800	1000
通道个数	100	300	500
Φ值计算	★	★	★
波峰记忆	★	★	★
DAC	★	★	★
AVG	★	★	★
自动校准	★	★	★
内置标准	★	★	★
PC软件	★	★	★
在线升级	★	★	★
曲面修正	★	★	★
探伤标准	★	★	★
脉冲幅度	★	★	★
脉冲宽度	★	★	★
发射频率	★	★	★
闸门报警	★	★	★
DAC报警	★	★	★
探伤录像	X	★	★
可接U盘	X	★	★
B扫描	X	X	★
TCG	X	X	★
球化率	X	X	★
蓝牙无线传输	X	X	★
绝缘子测量	X	X	★
闸门	单闸门、双闸门	单闸门、双闸门	单闸门、双闸门、进波门、失波门
探头类型	直探头、斜探头、双晶、穿透	直探头、斜探头、双晶、穿透	直探头、斜探头、双晶探头、穿透探头，爬波探头，表面波探头
防护等级	IP 60	IP 60	IP 65
工作时间	10小时	12小时	15小时
电池	1套	1套	1套
